UL 3135



DESCRIPTION:



·Stranded, tinned copper conductor, 26AWG - 12AWG .

·26AWG-12AWGスズメッキ銅撚り線を採用されます。

·Color-coded Silicone Rubber insulation.

·>シリーコンゴム絶縁体を採用されます。

·Rated temperature: 200℃.

·定格温度: 200℃。

·Rated voltage: 300volts .

·定格電圧: 300V。

· High flexibility. Easy for wiring works.

·可とう性がありますので、配線作業が容易てす。

·Good ageing resistance and weather resistance.

·耐老化性及び耐候性に優れています。

·Good Resistance to acids, alkalies, oils. Low smoke and non-halogen.

·耐酸性、耐アルカリ性、耐油性及び耐腐食性に優れています。燃焼時に発煙が少ない、ハロゲンガスガ発生しません。

·Refer to standards UL 758, UL1581 & CSA C22.2 No. 210.2; Passes CSA FT2 flame test.

·安全基準:UL 758, UL1581 & CSA C22.2 No. 210.2; CSA FT2燃焼試験に合格します。

·APPLICATIONS:

· Suitable for internal wiring for cooking appliances, lighting equipment, internal combustion engine, electrical heating machines or other appliances working in hot environments.

·応 用:

·調理器具、照明器具、内燃機、電気暖房機器、その他、高温雰囲気での各種電気機器の口出し線等で使用に適しています。

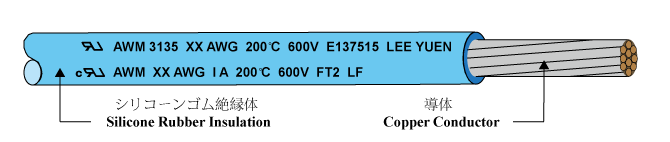

CONSTRUCTION:





UL STYLE



Size



サイズ

Conductor

construction

導体構成本

Stranding

Diameter

導体外径

Insulation Thickness

絶縁体厚さ

Overall

Diameter

仕上外径

Standard put-up

標準条長

フィート

メート

AWG

No./mm

mm

mm

mm

Feet/coil

Meter/coil

UL 3135



26

7/0.16

0.48

0.69

2.10

2000

610

24

11/0.160.670.692.302000610

22

17/0.160.800.692.402000610

20

26/0.160.940.692.552000610

18

41/0.161.280.692.902000610

16

26/0.2541.560.693.152000610

14

41/0.254

2.05

0.69

3.65

2000

610

12

65/0.254

2.54

0.69

4.15

2000

610
